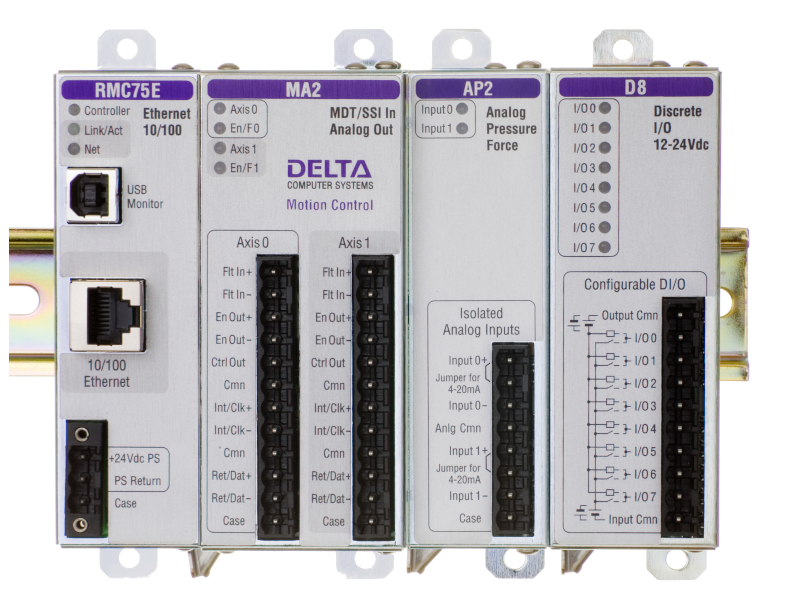

De RMC75 is een modulair opgebouwde motion controller bestaande uit een basis CPU muduul met interface voor 1 of 2 assen en maximaal 4 uitbreidingsmodulen.
Met het softwarepakket RMCtools kunnen alle series worden ingesteld, geprogrammeerd en gemonitord. In dit pakket zitten handige tools die het inbedrijfstellen en storingzoeken vergemakkelijken. Zoals monitoren van alle statusregisters en parameters, Grafieken voor weergave van alle variabelen in de RMC, wizzards voor auto-tuning, sensor offset en scale, en programmering enz.
Type | Naam | Omschrijving |
---|---|---|
CPU | RMC75E | Ethernet (Slave) EtherNet/IP, PROFINET, Modbus/TCP |
CPU | RMC75P | PROFIBUS-DP (Slave) |
CPU | RMC75S | Serial RS-232, RS-485 (Slave) Allen-Bradley DF1, Modbus/RTU |
As moduul | AA1 | 1x Analoog in (16 bits), +/-10V of 4-20mA, 1x Analoog uit +/-10V, 16-bit |
As moduul | AA2 | 2x Analoog in (16 bits), +/-10V of 4-20mA, 2x Analoog uit +/-10V, 16-bit |
As moduul | MA1 | 1x MDT (Start/Stop of PWM), SSI, 1x Analoog uit +/-10V, 16-bit |
As moduul | MA2 | 2x MDT (Start/Stop of PWM), SSI, 2x Analoog uit +/-10V, 16-bit |
As moduul | QA1 | 1x Impulsgever ingang (5V + inv), 1x Analog: +/-10V, 16-bit |
As moduul | QA2 | 2x Impulsgever ingang (5V + inv), 2x Analog: +/-10V, 16-bit |
Uitbreidingsmoduul | EXP70-D8 | 8x input of output configureerbaar |
Uitbreidingsmoduul | EXP70-AP2 | 2x (Pressure control) Analoge ingang +/-10V of 4-20mA, 16bit |
Uitbreidingsmoduul | EXP70-A2 | 2x Analoge ingang +/-10V of 4-20mA, 16bit |
Uitbreidingsmoduul | EXP70-Q1 | 1x Impulsgever ingang 5V + inv.V |
