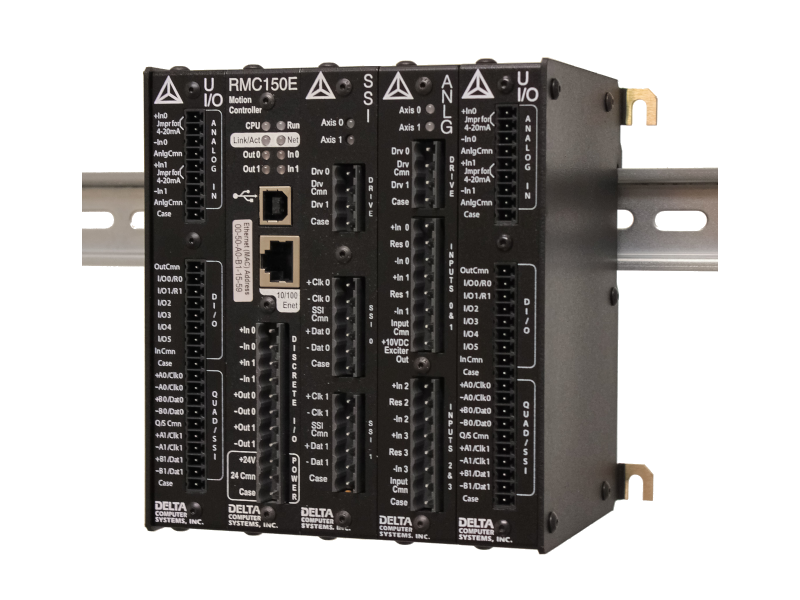

De RMC150 is een modulair opgebouwde motion controller bestaande uit een basis CPU muduul met interface voor 1 of 8 assen en diverse uitbreidingsmodulen.
Met het softwarepakket RMCtools kunnen alle series worden ingesteld, geprogrammeerd en gemonitord. In dit pakket zitten handige tools die het inbedrijfstellen en storingzoeken vergemakkelijken. Zoals monitoren van alle statusregisters en parameters, Grafieken voor weergave van alle variabelen in de RMC, wizzards voor auto-tuning, sensor offset en scale, en programmering enz.
| Type | Naam | Omschrijving |
|---|---|---|
| CPU | RMC150E | Motion controller USB, Ethernet, 2 dig. in- en uitgangen |
| CPU | RMC151E | Motion controller USB, Ethernet, 2 dig. in- en uitgangen, dual-loop contol |
| Moduul | S | 2x SSI ingang, 2x +/-10V uitgang |
| Moduul | M | 2x Start/Stop of PWM ingang, 2x Analoge uitgang +/-10V |
| Moduul | H | 4x analoge ingang +/-10V of 4-20 mA, 2x analoge uitgang +/-10V |
| Moduul | G | 2x analoge ingang +/-10V of 4-20 mA, 2x analoge uitgang +/-10V |
| Moduul | A | 4x analoge ingang +/-10V of 4-20 mA |
| Moduul | Q | 2x impulsgeveringang 5V + inv, 2x analoge uitgang +/-10V |
| Moduul | R | 2x resolver ingang, 2x analoge uitgang +/-10V |
| Moduul | D | 18 digitale ingangen, 8 digitale uitgangen |
| Moduul | U | 2x analoge ingang +/-10V of 4-20mA, 6x dig. in- of uitg, 2x Tel/SSI ingang |
| Moduul | PROFI | Profibus communicatie |
