Trekdraad Encoders

Een Trekdraad Encoder is een lineaire sensor die positie en beweging opneemt via een flexibele kabel en verende spoel. Een encoder meet vervolgens de rotatiebeweging van de spoelas en zet deze om in een analoge en/of digitale output. Zie ook: trekdraad sensor, trekdraad gever, draw wire sensor, string pot encoder, string potentiometer.




Waar worden Trekdraad Encoders toegepast?
Overal waar een lineaire beweging t.b.v. ‘system control’ gemonitord wordt, of waar de veiligheid van een beweging gezekerd moet worden! Denk aan:
  • positiemeting hydraulische cilinders
  • automotive & luchtvaart testing
  • factory automation
  • medische apparaten
  • industriële & landbouw machines
  • kranen / liften / bruggen / ...


>>  De juiste Trekdraad Sensor voor uw uitdaging?
      Vraag tsb – bescom voor advies-op-maat!  <<





POSITAL Trekdraad Encoders
tsb – bescom adviseert en levert het complete gamma aan LINARIX trekdraad encoders van POSITAL in Nederland en België.  Deze worden gekenmerkt door:
  • Breed assortiment meetlengtes: 1 tot 10 meter
  • Absolute positiebepaling met resoluties tot 2 µm
  • Hoge lineariteit, zelfs bij lange doorlooptijden
  • Prijsgunstige doch stevige constructie
  • Compact design (OEM-versies)
  • Schaalbare analoge output om meetlengte passend te maken
  • Groot aanbod veldbus & ethernet varianten: CANopen, Profibus, DeviceNet, J1939, Interbus, EtherCAT, Ethernet/IP, ProfiNet, Powerlink, Modbus+Ethernet TCP, SSI.
POSITAL Draw Wire Sensoren komen in vier typen behuizingen:  gegoten staal, geëxtrudeerd alu, verspaand alu en kunststof.

Meten in ruige en veeleisende omgevingen?

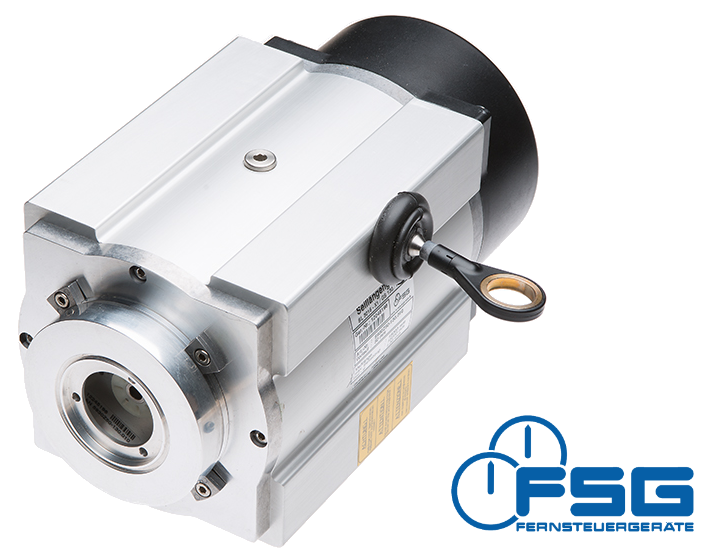

tsb – bescom biedt speciale ‘heavy duty’ oplossingen! Enerzijds zijn er de heavy duty trekdraad gevers van POSITAL. Anderzijds stelt tsb – bescom zelf heavy duty trekdraad encoders samen, gebruik makend van de uiterst robuuste trekdraad voorzetstukken van FSG in combi met een van de vele honderd duizenden encoders uit het tsb – bescom aanbod.

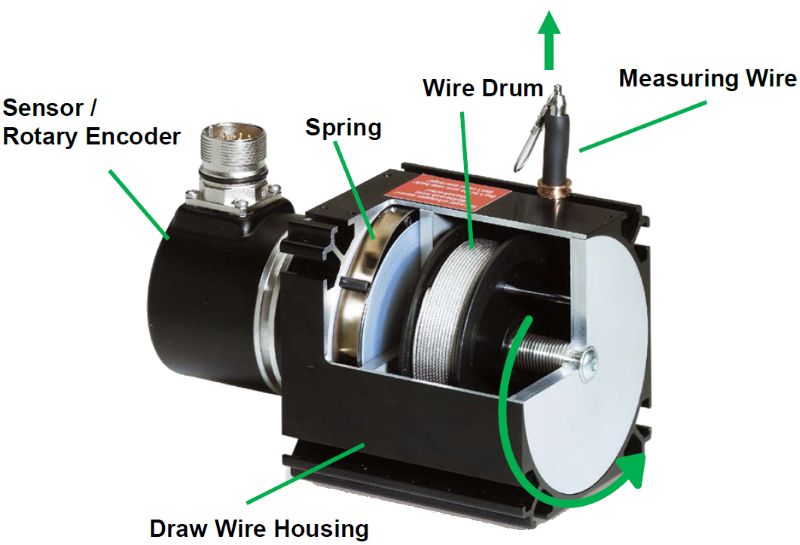

Opbouw & werkwijze Trekdraad Encoder
Trekdraad sensoren zijn opgebouwd uit een trekdraad voorzetstuk en een rotatiesensor. Het voorzetstuk zelf bestaat uit een behuizing met daarbinnen een (opgerolde) meetkabel, spoel en veer. De kabel wordt gewikkeld rondom een nauwkeurig verspaande cilindrische spoel met vaste diameter. De spoel draait wanneer de meetkabel op- of afwikkelt.

Om de kabelspanning te garanderen wordt een torsieveer gekoppeld aan de spoel die op haar beurt weer gemonteerd is aan een roterende encoder of potentiometer. Wanneer de trekdraad  uitgetrokken wordt bewegen spoel en sensoras mee. De sensoras genereert een elektrisch signaal proportioneel aan de lineaire uitrekking c.q. snelheid van de trekdraad.
