Redundante CANopen Encoders voor Safety Applications

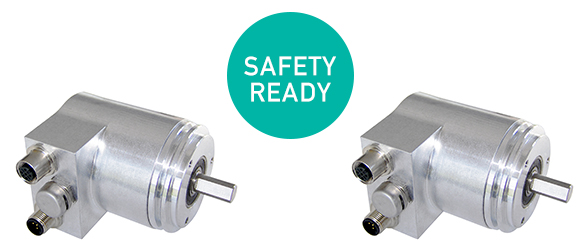

In plaats van de redundante systemen in aparte behuizingen te plaatsen, heeft POSITAL Fraba gekozen voor een slimme alles-in-één oplossing. De nieuwe apparaten zijn ontworpen als ruimte- en kostenbesparende tandem-encoders. De magnetische en optische sensorelementen zijn geïntegreerd in een compacte behuizing (58 mm diameter) die eenvoudig te installeren is. De resolutie is 16 bits per omwenteling. Net als andere producten in het modulaire POSITAL-portfolio, zijn de encoders verkrijgbaar met een breed scala aan mechanische opties. Het spectrum varieert van robuuste behuizingen, ontworpen voor beschermingsniveaus tot IP67, via verschillende soorten connectoren, tot vele flens- en asvarianten (holle of massieve as). De communicatie verloopt via de gevestigde CANopen-interface. De nieuwe veiligheidsklare encoders zijn geschikt voor veeleisende omgevingen en een breed temperatuurbereik. Magnetische encodertechnologie is inherent robuust, terwijl de optische componenten door toevoeging van een extra membraan speciaal tegen condensatie zijn beschermd. Beide sensorelementen, optisch en magnetisch, zijn absolute encoders die de positiewaarde meten in single- en multi-turn-modus - absoluut batterij- en onderhoudsvrij.

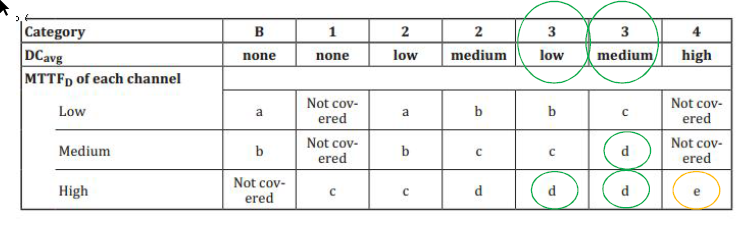

"With hardware design as category 3, MTTFd high for each channel, the DCavg can be low / medium as indicated with the green circles to achieve performance level PL d. If a Dcavg of high can be achieved, then PL e is also possible"

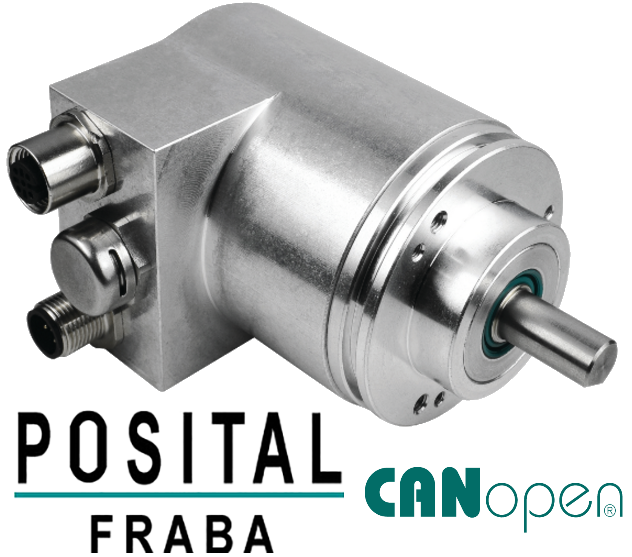

Redundante CANopen Encoder POSITAL

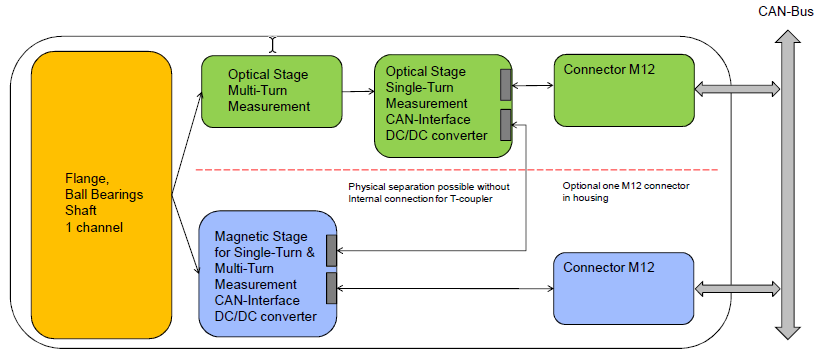

Kenmerkend voor de TCR redundante CANopen Encoder

De positiesensor heeft geen batterij nodig, maar opereert "self powered", dankzij een magnetische impuls counter (Wiegand systeem) in geval een magnetische codegever en een tandwielkast voor de optische codegever.


Bijzonderheden:

  • CANopen (DS 301) protocol
  • Apparaatprofiel DS 406
  • 8 programmeerbare nokken + 2x eindschakelaars
  • Bootloader
  • Diameter behuizing: 58 mm
  • Maximale resolutie per omwenteling: 16 bit
  • Maximaal aantal omwentelingen 16.384 (zonder batterij)
  • Temperatuurbereik: -40 ... +85 °C
  • ​Beschermklasse: IP 66/67 (as IP65)

Heeft u nog verdere vragen over de specificaties en/of toepassingsmogelijkheden van de nieuwe POSITAL TCR redundante CANopen encoder, neem dan contact op met een van de engineers van tsb - bescom.






Vanaf het allereerste begin heeft POSITAL FRABA grote nadruk gelegd op het diverse ontwerp. Door totaal andere meettechnieken te gebruiken, wilde zij de certificering van complete systemen voor onze klanten zo veel mogelijk vereenvoudigen. Met een divers-redundante aanpak kunnen fouten veel gemakkelijker worden opgespoord dan in een opstelling die gebruik maakt van twee identieke meetapparatuur. Beide systemen - optisch en magnetisch - zijn gebaseerd op gevestigde encodertechnologieën die al decennia lang de kerncompetenties van POSITAL FRABA zijn. Na in de jaren zestig een van de pioniers te zijn geweest op het gebied van optische absolute encoders voor precisietoepassingen, is POSITAL FRABA in de afgelopen 15 jaar een trendsetter geworden voor high-end magnetische encoders met een uitstekende dynamiek en nauwkeurigheid - mogelijk gemaakt door verbeterde rekenkracht, innovatieve algoritmen en energie. multi-turn functionaliteit oogsten.

De nieuwe sensoren zijn geschikt voor toepassingen die functionele veiligheid vereisen tot Performance Level / PL d, Cat. 3 van ISO 13849. Vergeleken met encoders met SIL-gecertificeerde veiligheidsfuncties, zijn ze minder duur en bieden ze meer operationele flexibiliteit. Individuele parameters - zoals de exacte specificaties voor het activeren van de 'Safe State'-functie - kunnen door de systeemintegrator in de PLC worden geprogrammeerd. Het is duidelijk dat SIL-gecertificeerde veiligheidsencoders, die op grote schaal zijn geïntroduceerd na de inwerkingtreding van de Europese Machinerichtlijn in 2006, een belangrijke rol zullen blijven spelen in specifieke niches. Het primaire gebruik blijft in veiligheidsinstallaties met een klein aantal encoders, waar de klant bereid is het extra geld te besteden aan SIL-gecertificeerde apparatuur om snel en gemakkelijk resultaten te behalen.
