Position automatisering

De firma Position automatisering produceert aan- en afvoersystemen voor het bewerken van veelal aluminium profielen. Hieronder een aantal projecten die uitgevoerd zijn met de GEL8230 MotionController van Lenord+Bauer. De GEL8230 vormt het hart van de besturing.

Opduwsysteem voor het afkorten en bewerken van aluminium profielen voor steigers.

Het basismateriaal ligt in het magazijn. Het systeem haalt een product uit het magazijn en zorgt er volautomatisch voor dat de steigerpijpen op lengte worden gemaakt en op de juiste posities van gaten worden voorzien. Het hart van de besturing is een Lenord+Bauer GEL8230 MotionController. Deze zorgt voor de gehele PLC afhandeling alsmede de positionering van de servo opduwer. Via de visualisering op de PC wordt de data naar de controller gestuurd voor het te maken product. Belangrijk hierbij is de reproduceerbaarheid en de nauwkeurigheid zodat een lasrobot de profielen kan verwerken.

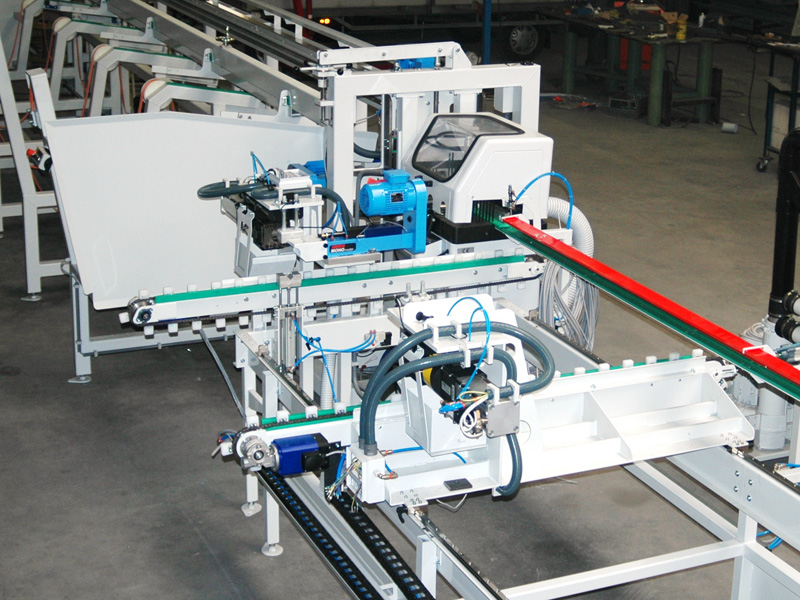

Zagen van stalen binnenwerk voor kunstof kozijnen.



Deze zaagunit werkt in combinatie met een kunststof afkort zaagunit die de te zagen stalen lengtes berekend en via ethernet aan de Lenord+Bauer GEL8230 MotionController overdraagt. Ook hier wordt het basismateriaal uit een magazijn gehaald en via een opduwsysteem naar de zaag getransporteerd. De combinatie van deze 2 zaagunit heeft tot gevolg dat het eindproduct tegelijk gereed is en bij elkaar wordt gevoegt via een dwarstransport.

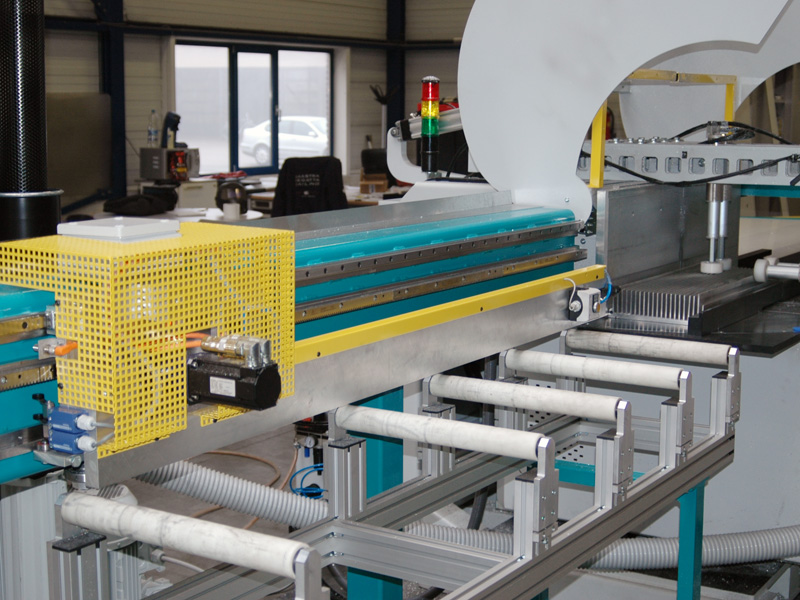

Aluminium afkortzaag met zaagblad van 700mm.



Hierbij wordt het basismateriaal, bestaand uit extrusieprofielen, handmatig op een aanvoer rollenbaan gelegd en daarna via een opduwsysteem naar de zaag getransporteerd. De uitdaging zit hem in het feit dat het product exact haaks afgezaagd moet worden waarbij de lengtetolerantie tot +/-0,2 mm is. Het eindproduct wordt via een afvoertafel met afschuifinrichting afgevoerd.
